Kabelmanagement in der Astrofotografie

In der Astrofotografie liegt der Fokus oft auf Optik, Kamera und Montierung. Das Kabelmanagement wird dagegen gerne als nebensächlich betrachtet, obwohl es in der Praxis einen erheblichen Einfluss auf die Zuverlässigkeit des gesamten Systems hat. Hinzu kommt, dass moderne Astrofotografie-Setups zunehmend komplexer werden. Neben Kamera und Montierung kommen heute häufig zusätzliche Komponenten wie Fokusmotoren, elektronische Rotatoren, Off-Axis-Guider, Filterräder oder externe Sensoren zum Einsatz. Jedes dieser Geräte bringt weitere Kabel mit sich, die versorgt, geführt und mechanisch kontrolliert werden müssen. Die Anzahl der Leitungen wächst damit schnell und ohne ein durchdachtes Konzept wird aus dem Setup rasch ein unüberschaubares Geflecht aus Kabeln.

Unsauber geführte oder zu lange Kabel können sich während der Nachführung verhaken, an Bauteilen hängen bleiben oder Zug auf Steckverbindungen ausüben. Besonders kritisch wird das bei Meridianflips oder bei großen Schwenks der Montierung. Selbst wenn es nicht zu einem kompletten Stillstand kommt, reichen schon kleine Zugkräfte aus, um feine Guidingkorrekturen zu verfälschen. Das Ergebnis sind unruhige Guidingkurven und im schlimmsten Fall verworfene Aufnahmen. Ein durchdachtes Kabelkonzept ist daher kein kosmetisches Detail, sondern ein integraler Bestandteil eines stabilen Setups.

Ein weiterer Punkt, der im Alltag schnell spürbar wird, ist der Auf- und Abbau des Equipments. Wenn Kabel sauber geführt, eindeutig zugeordnet und sinnvoll fixiert sind, lässt sich ein Setup deutlich schneller und stressfreier aufbauen. Auch beim Abbau entsteht kein Kabelsalat und das Risiko, Stecker zu beschädigen oder Leitungen zu vergessen, sinkt erheblich. Sollte es während einer Session doch einmal zu Problemen kommen und ein Kabel muss getauscht oder umgesteckt werden, ist das bei klarer Struktur wesentlich einfacher und sicherer möglich. Gerade nachts und bei Kälte ist das ein nicht zu unterschätzender Vorteil.

Ein zentrales Anliegen in meinem eigenen Setup ist es, die Kabellängen konsequent so kurz wie möglich zu halten, allerdings immer nur so weit, wie es der notwendige Bewegungsraum erlaubt. Zu lange Kabel hängen unkontrolliert herunter, bilden Schlaufen oder werden am Teleskop aufgerollt. Das bringt nicht nur Unordnung, sondern auch unnötiges Gewicht und zusätzliche Hebelwirkungen ins System. Jede frei bewegliche Leitung kann bei Montierungsbewegungen Kräfte erzeugen, die sich negativ auf das Guiding auswirken. Kurze, passend dimensionierte Kabel reduzieren diese Effekte deutlich und sorgen für ein ruhigeres Gesamtverhalten.

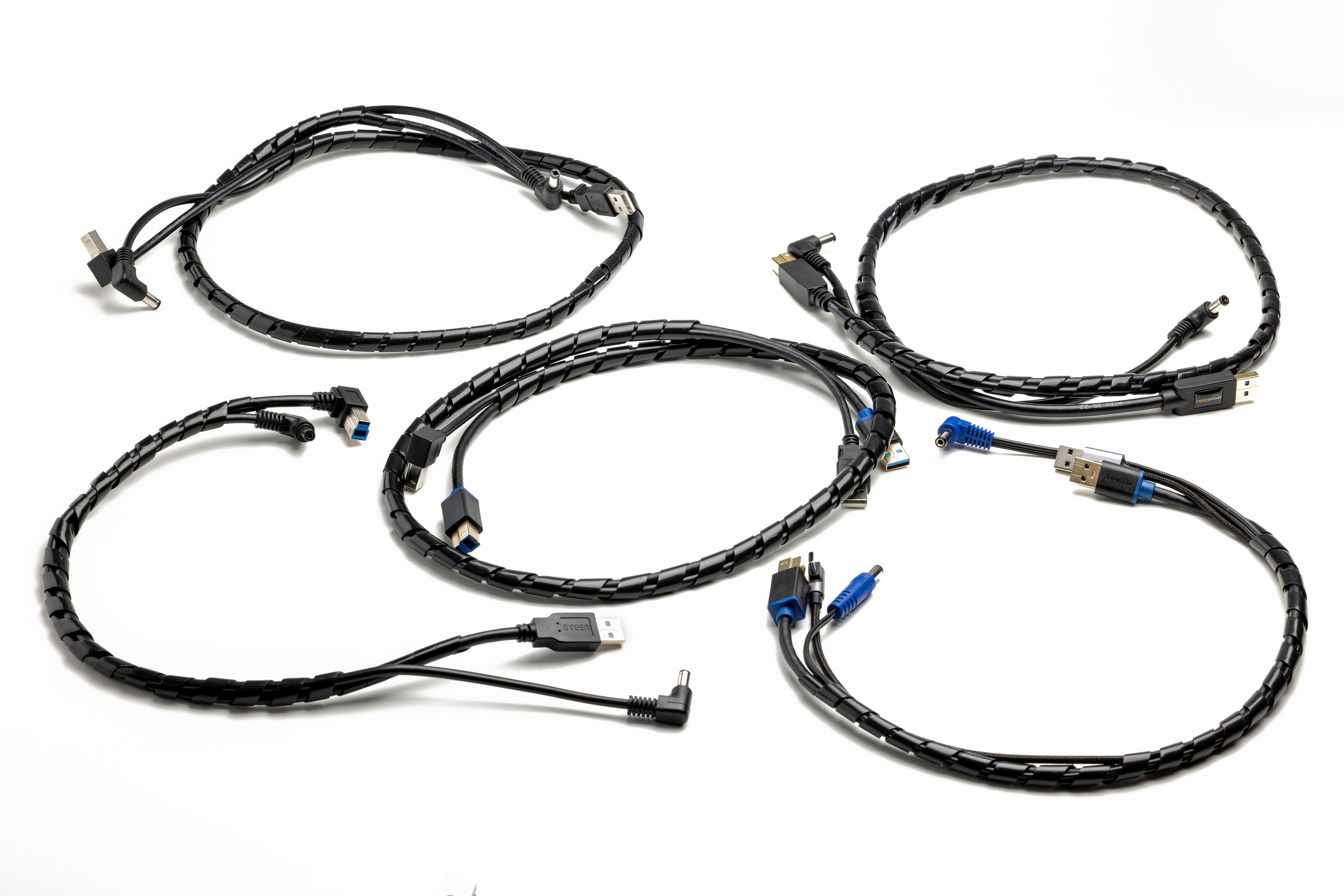

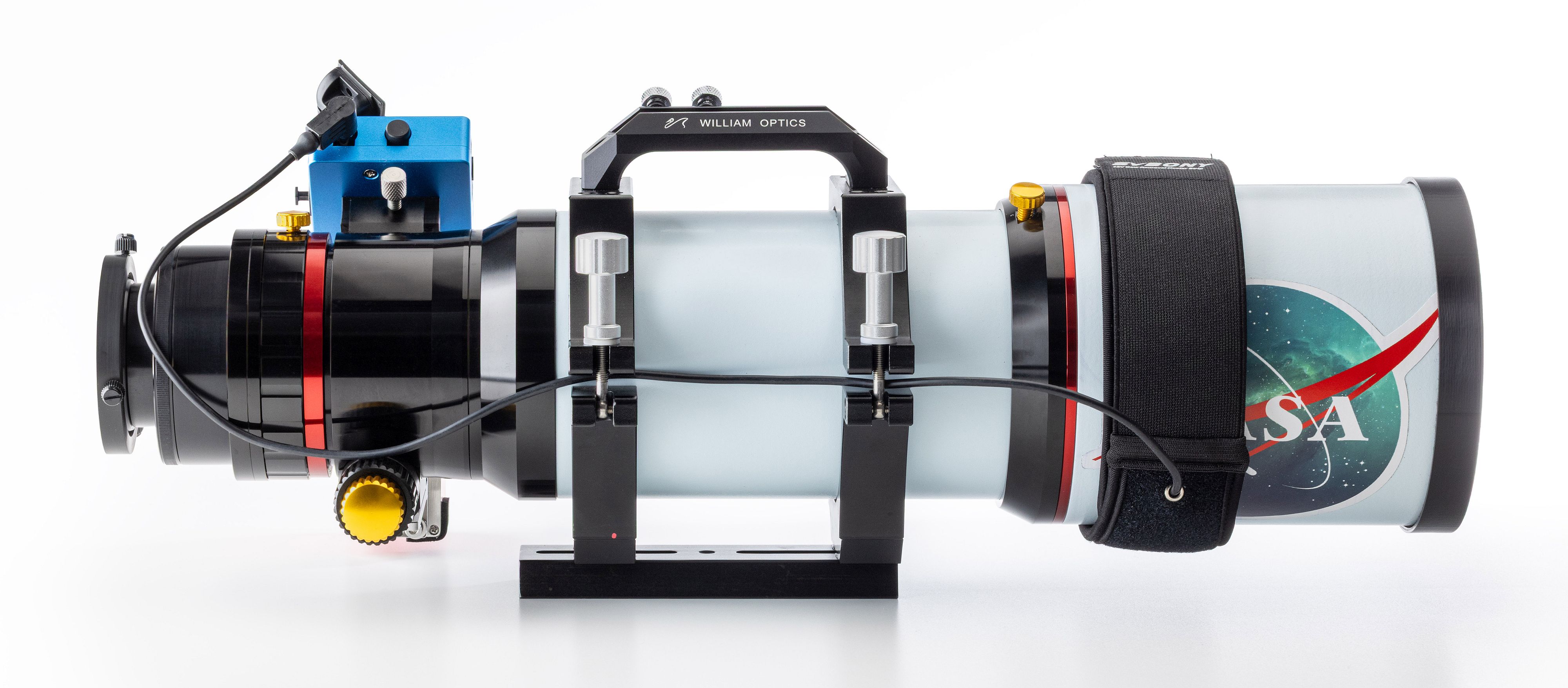

Kabel, die dauerhaft zusammengehören, fasse ich gerne zu gemeinsamen Strängen zusammen und schütze sie mit einem Spiralschlauch. Das setze ich allerdings nur dort ein, wo keine hohe Beweglichkeit erforderlich ist. Dabei wende ich den Spiralschlauch bewusst nicht zu dicht an, sodass zwischen den einzelnen Windungen etwas Luft bleibt. Das erhält eine gewisse Flexibilität des Kabelstrangs und sorgt gleichzeitig für eine bessere Durchlüftung. Gerade bei nächtlichen Bedingungen kann sich durch Kondenswasser oder sogar Eis Feuchtigkeit zwischen den zusammengefassten Kabeln bilden, die auf diese Weise schneller abtrocknen kann.

Zusätzlich vereinfacht diese Bündelung die Handhabung deutlich, insbesondere beim Auf- und Abbau des Equipments. Statt mehrere einzelne Kabel führen zu müssen, handhabt man nur noch einen klar definierten Strang. In meinem Fall habe ich beispielsweise das USB-Kabel und die Stromversorgung für die Kameras zu einem gemeinsamen Strang zusammengefasst. Solche Kabelstränge habe ich bei mir mehrfach im Einsatz, da sie immer gleich aufgebaut sind und sich dadurch schnell, reproduzierbar und fehlerarm verwenden lassen. Trotz dieser Vorteile sollte man sich jedoch bewusst sein, dass das Bündeln mehrerer Leitungen zwangsläufig zu einem dickeren und steiferen Kabelstrang führt, was je nach Einbausituation auch zum Nachteil werden kann und bei bewegten Bereichen sorgfältig abgewogen werden sollte.

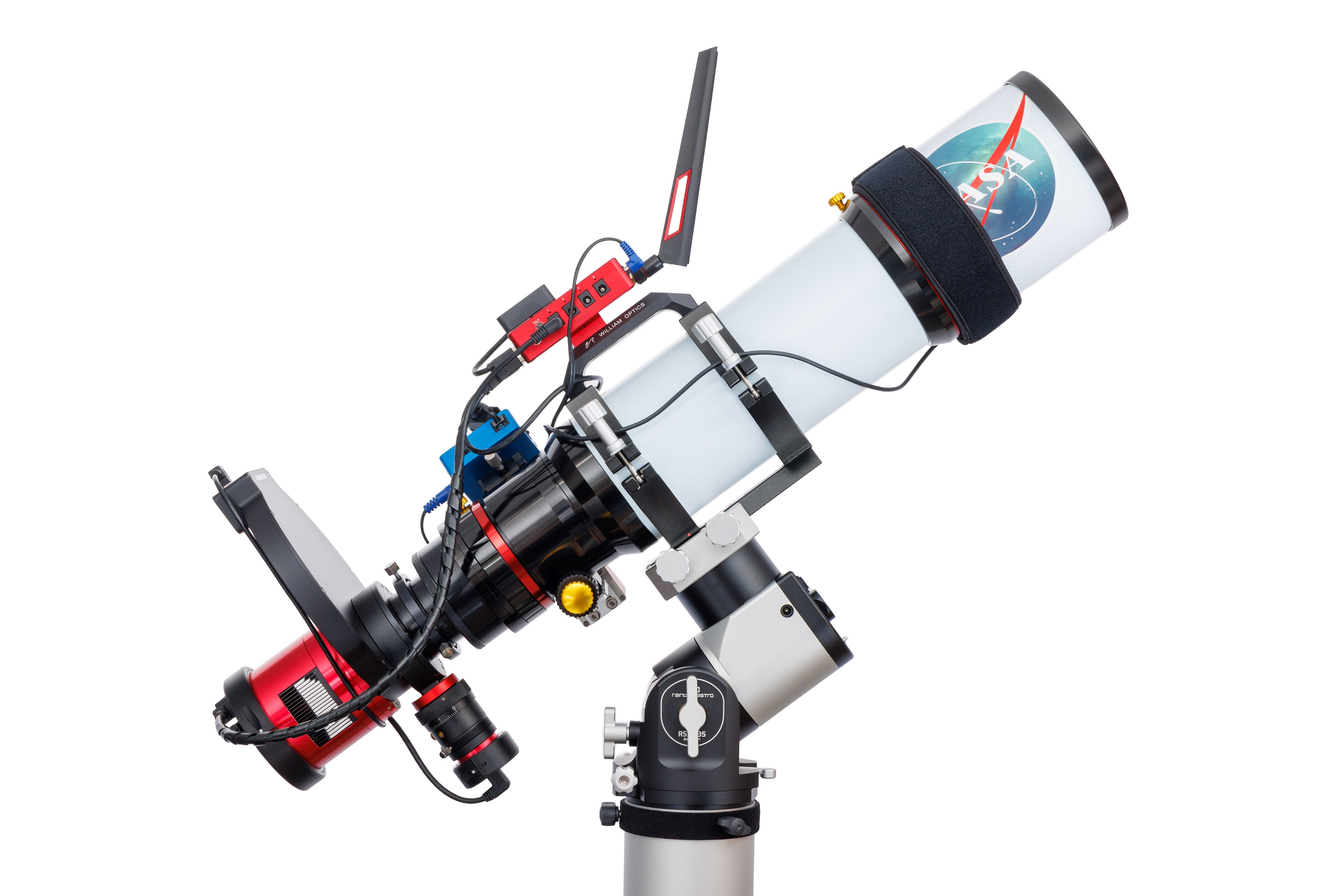

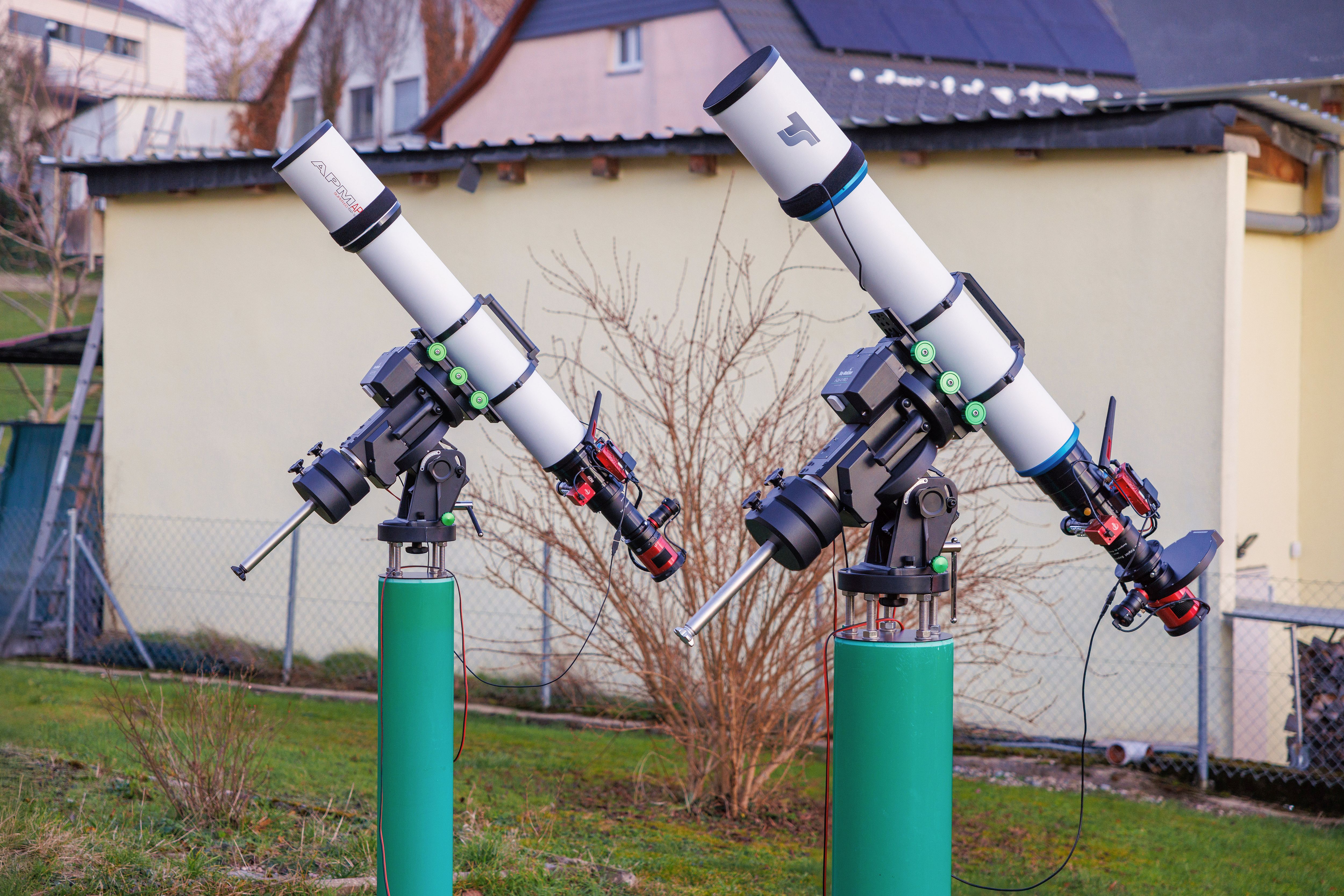

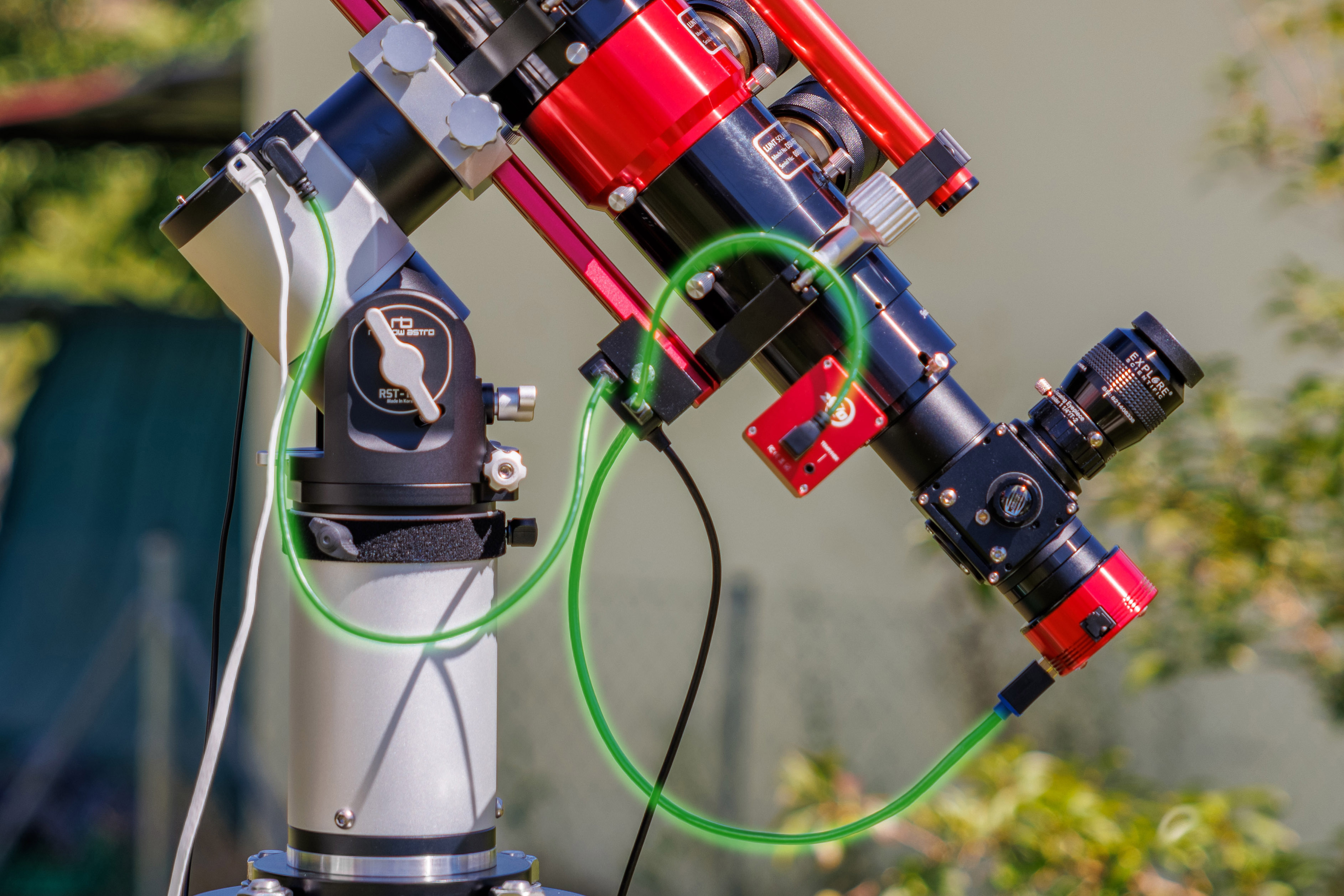

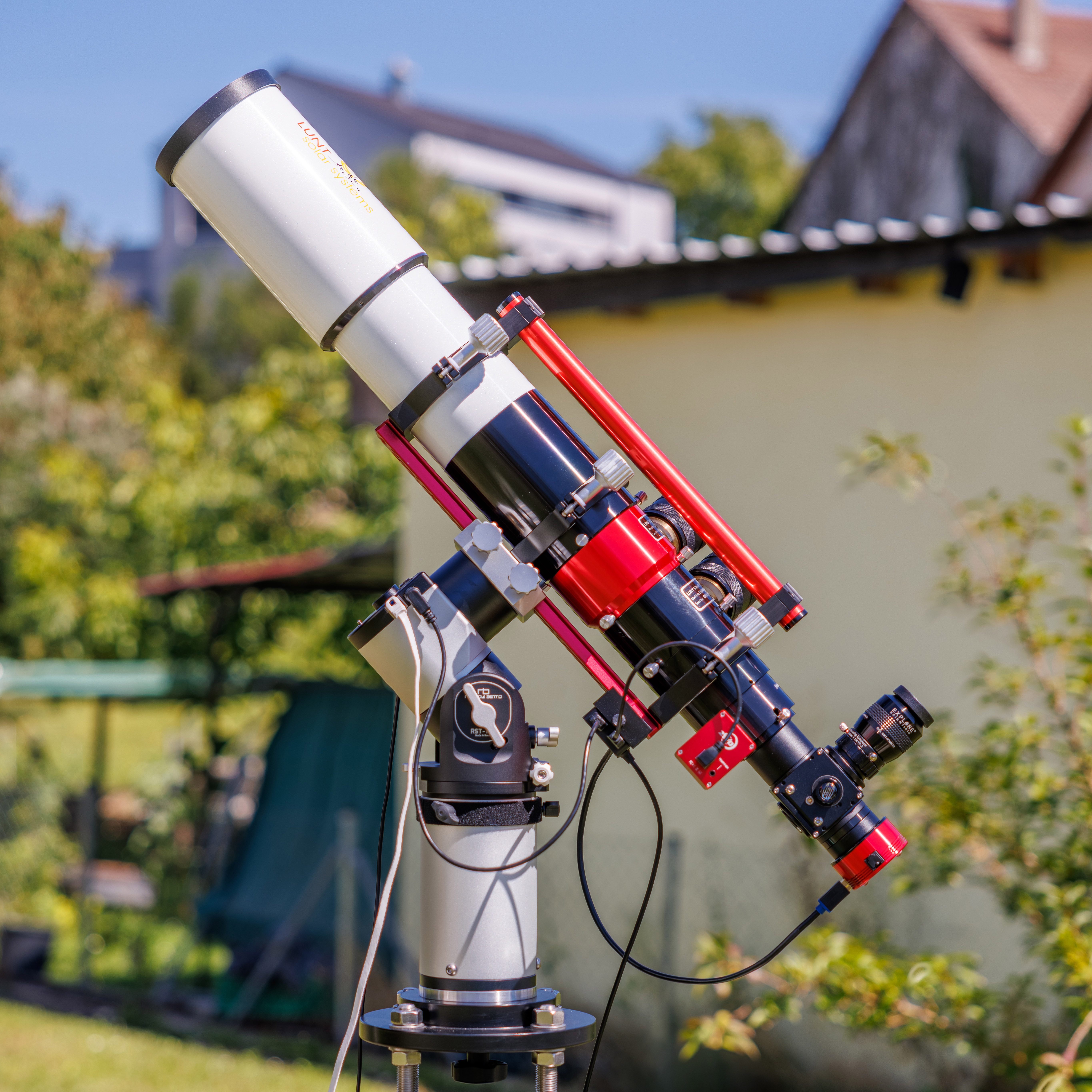

Ein entscheidender Baustein für kurze Kabelwege ist die Platzierung der Steuerung direkt am Teleskop. In meinem Fall kommt eine ASIAIR zum Einsatz, bei anderen Setups kann das ein Mini-Computer oder eine vergleichbare Steuereinheit sein. Alle relevanten Komponenten wie Kamera, Guidekamera, Fokussierer oder Filterrad werden direkt am Tubus angebunden. Dadurch bleiben die Kabellängen minimal und es gibt innerhalb des bewegten Systems kaum frei hängende Leitungen. Über die beweglichen Achsen der Montierung müssen letztlich nur noch wenige Kabel geführt werden, in der Regel die primäre Stromversorgung sowie das Verbindungskabel zur Montierung selbst. Diese lassen sich gezielt entlang der Achsen führen und so fixieren, dass sie in keiner Position unter Zug geraten.

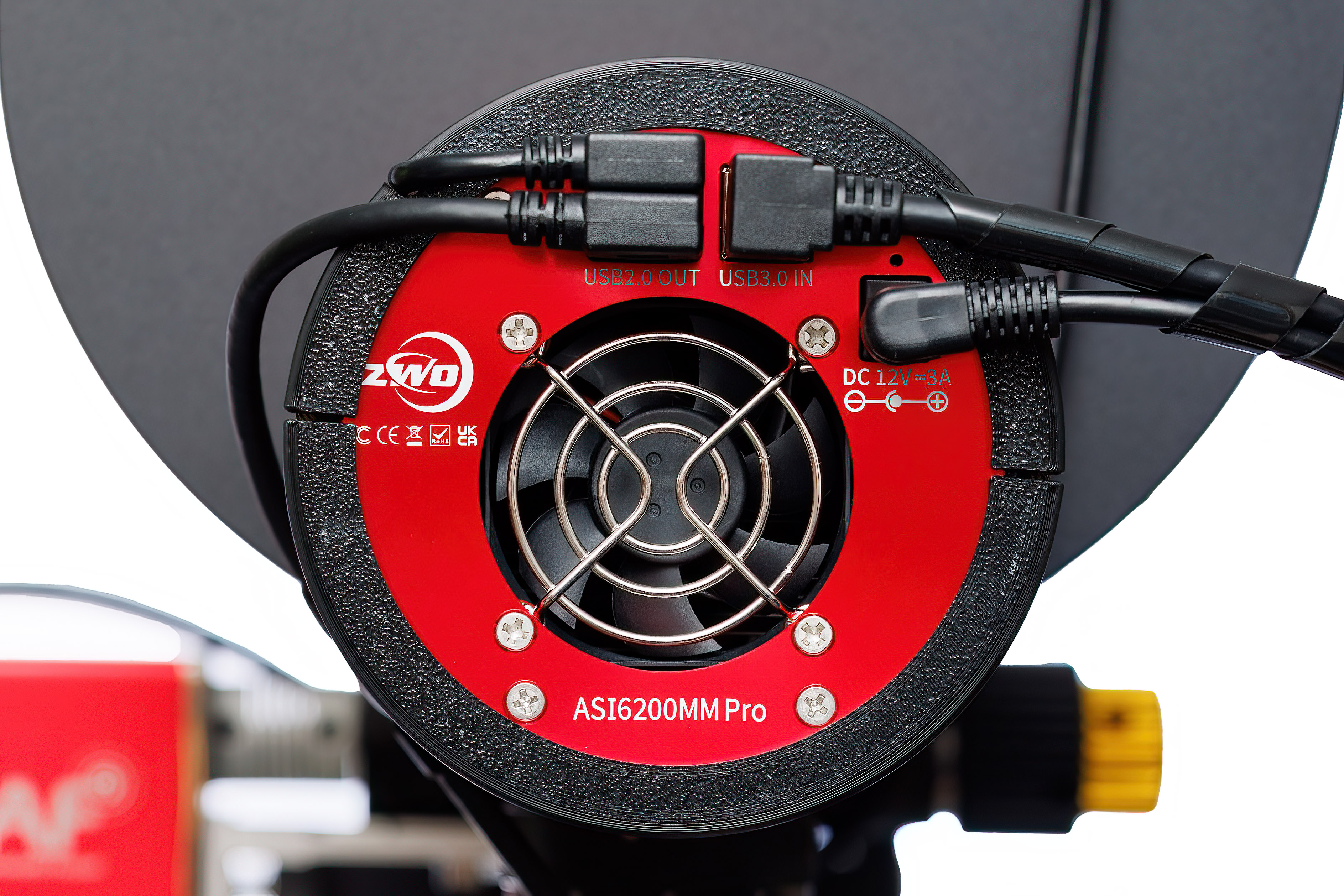

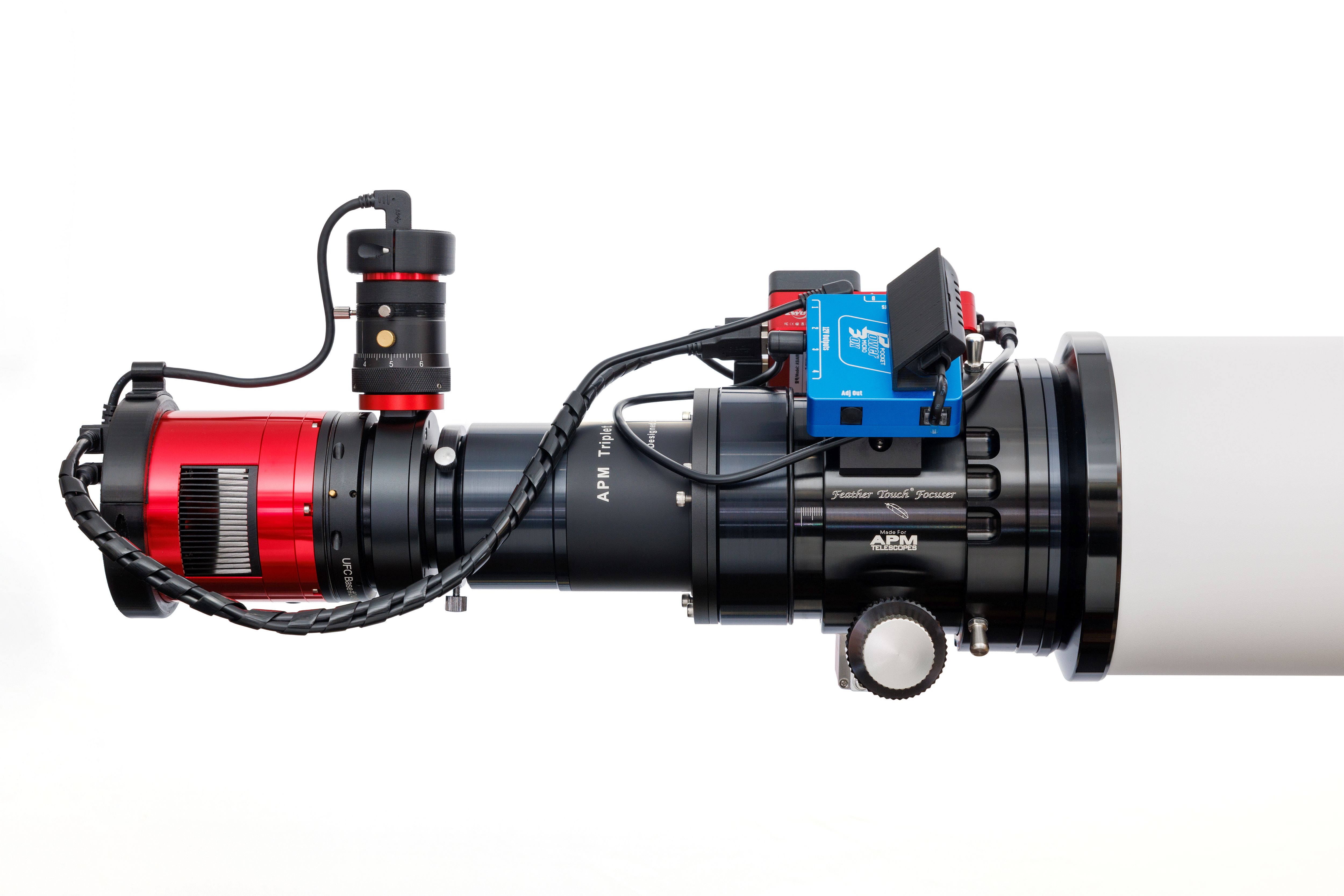

Ein weiterer zentraler Bestandteil meines Kabelmanagements ist der integrierte USB-Hub moderner Astrokameras. Viele Kameras, unter anderem von ZWO, bieten die Möglichkeit, weitere Geräte direkt an der Hauptkamera anzuschließen. Dieses Feature nutze ich sehr bewusst, da es einen enormen Einfluss auf die Anzahl und Führung der Kabel hat. Statt mehrere USB-Leitungen vom Teleskop wegzuführen, werden zusätzliche Komponenten direkt an der Kamera zusammengeführt.

Über den USB-Hub der Kamera lassen sich beispielsweise die Guidingkamera oder das Filterrad anschließen. Damit reduziert sich die Zahl der abgehenden Kabel deutlich. Von der Kamera führt am Ende nur noch ein einziges USB-Kabel zur Steuerungseinheit, anstatt zwei oder drei separater Leitungen. Das vereinfacht die Kabelführung erheblich, spart Gewicht und minimiert bewegliche Kabel im sensiblen Bereich des Systems.

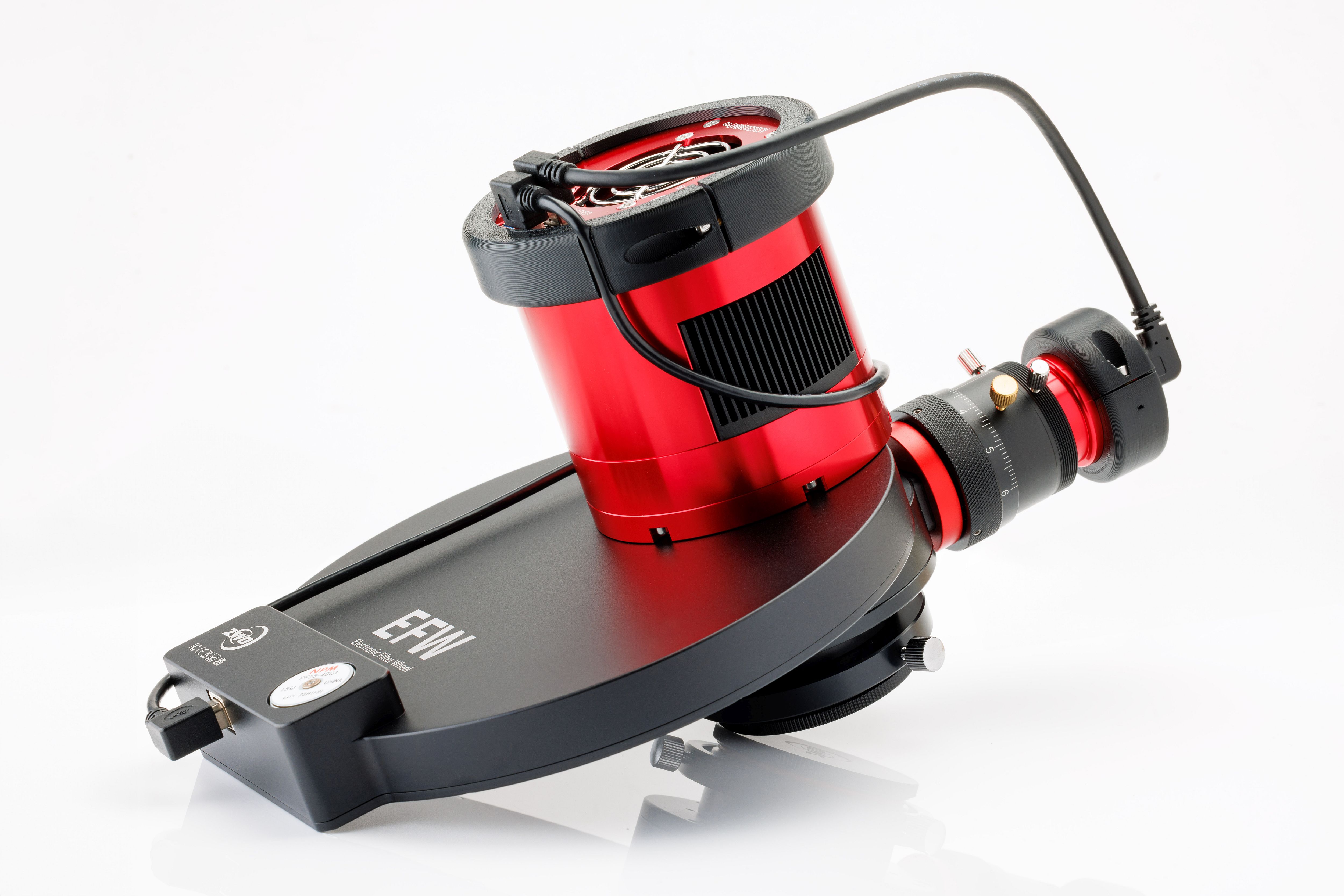

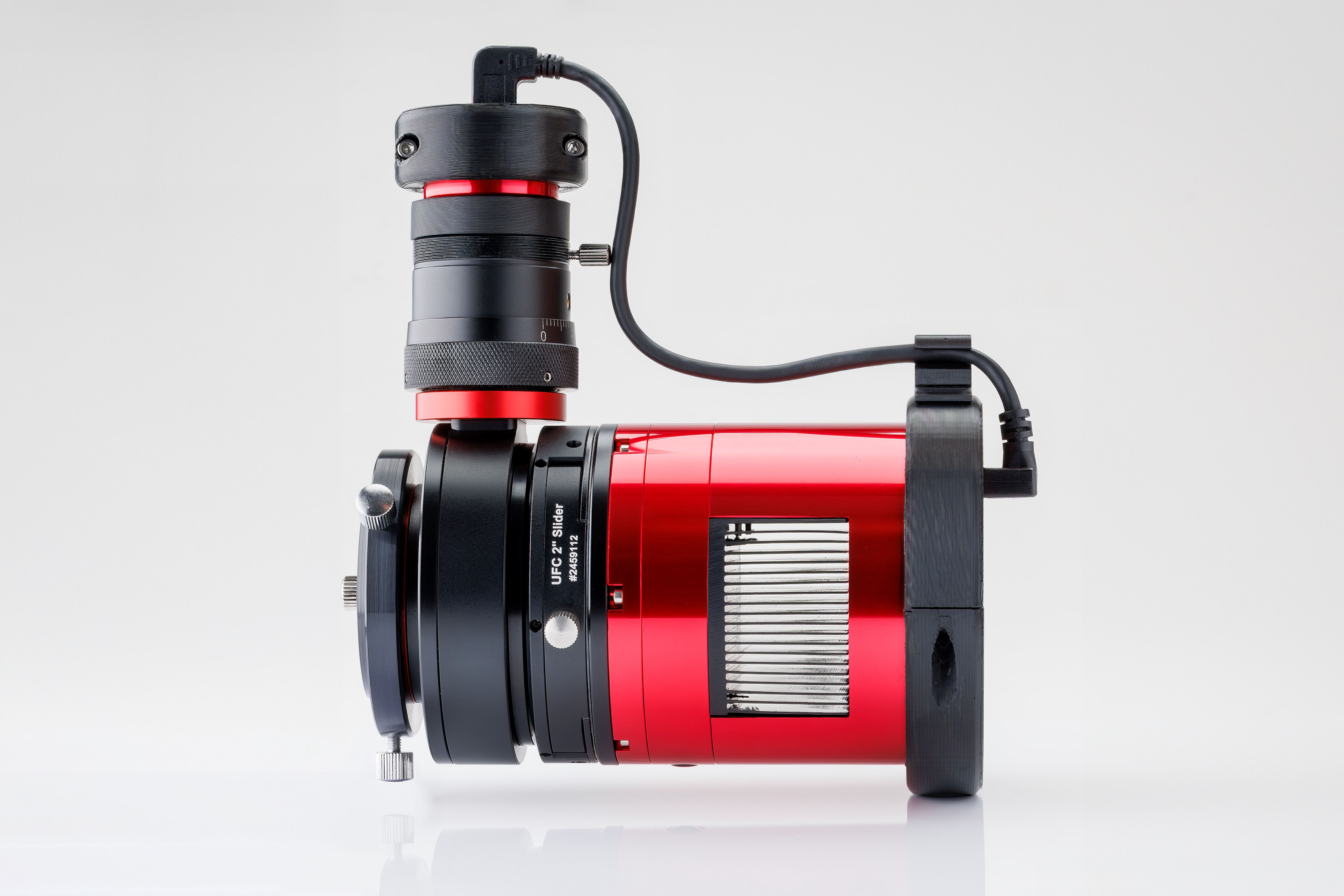

Als Nutzer von Off-Axis-Guidern habe ich lange nach einem passenden Kabel gesucht, das die Guidingkamera auf möglichst kurzem Weg mit dem USB-Hub der Hauptkamera verbindet. Da der OAG in meinem Setup dauerhaft am Kamerasystem fixiert ist, fügt sich diese Lösung nahtlos in das Gesamtkonzept ein und wirkt wie aus einem Guss. Um die Verbindung der Guidingkamera muss ich mich damit nicht mehr separat kümmern, sie ist automatisch gegeben, sobald die Aufnahmekamera angeschlossen wird.

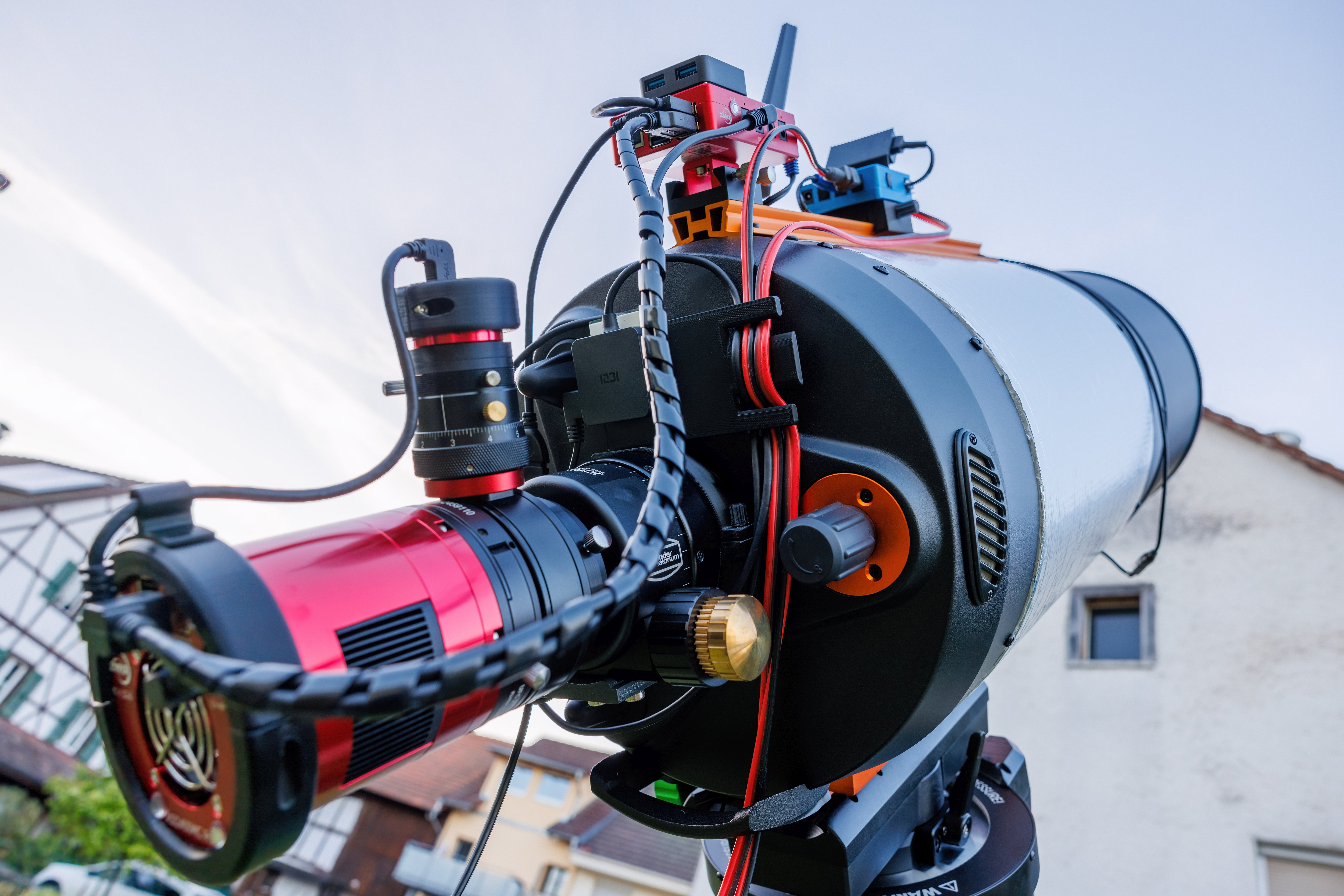

An meinem C11 habe ich am angeschraubten Auszug eine speziell angepasste Schelle mit Trägerplatte verbaut, die ich mir selbst habe drucken lassen. In diese Konstruktion ist gezielt eine Zugentlastung integriert, die exakt auf meine Kabelführung abgestimmt ist. Besonders Kabel, die von weiter unten am Setup nach oben geführt werden, lassen sich so zusätzlich fixieren, bevor sie in Kamera, USB-Hub oder andere Komponenten eingesteckt werden. Auf diese Weise liegt die mechanische Last nicht auf den Steckern oder Buchsen, sondern wird sauber in die Struktur des Systems abgeleitet. Das erhöht nicht nur die Betriebssicherheit, sondern schont auch langfristig die empfindlichen Anschlüsse und sorgt für eine insgesamt deutlich robustere Kabelführung.

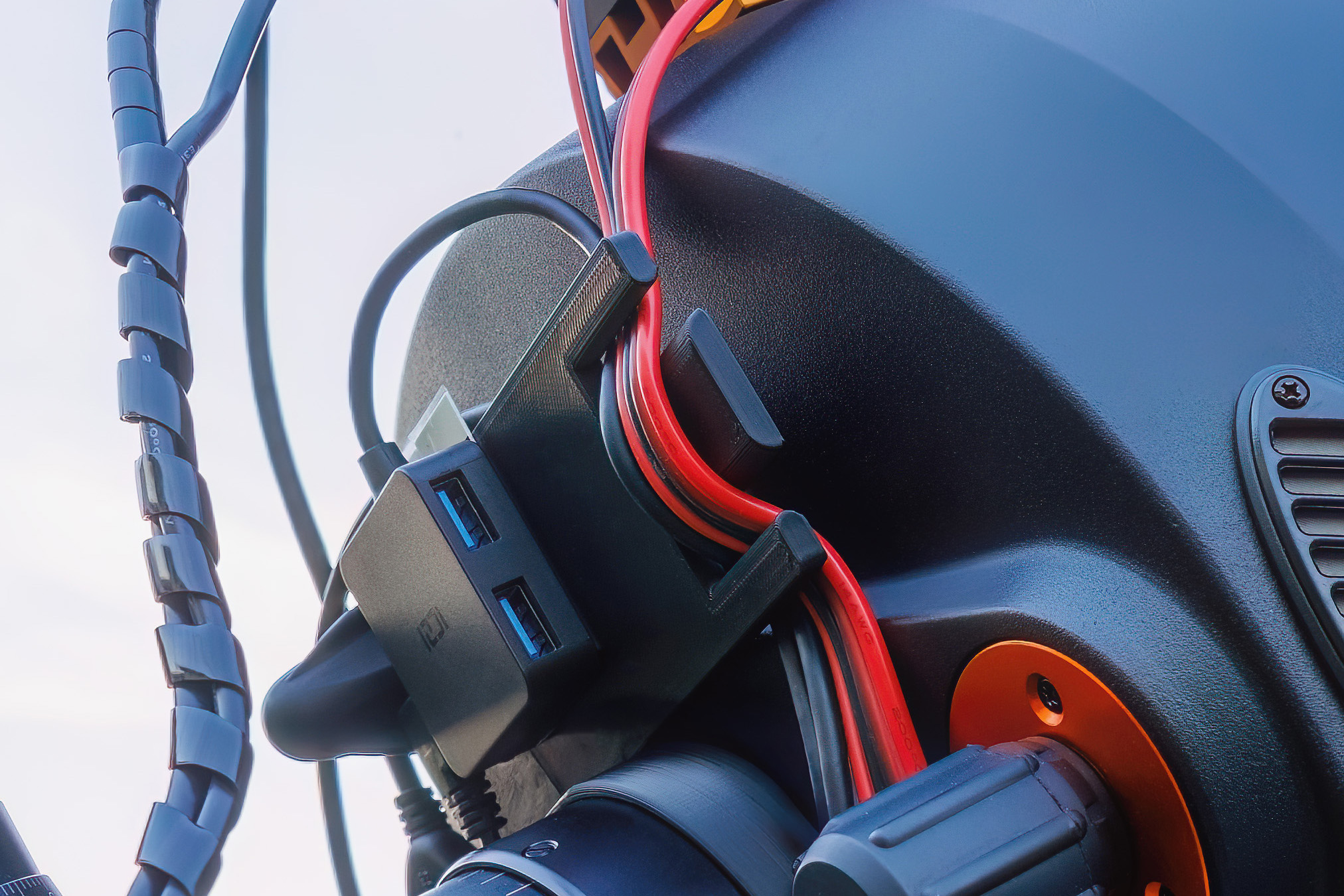

Ein weiterer Aspekt, den ich beim Kabelmanagement als durchaus relevant ansehe, ist der gezielte Einsatz von USB-Hubs. Richtig positioniert können sie helfen, die Anzahl der vom Teleskop wegführenden Kabel deutlich zu reduzieren und klare, logisch aufgebaute Kabelwege zu schaffen.

Bei meinem Lunt 100 Sonnenteleskop habe ich beispielsweise einen USB-Hub direkt am Teleskop montiert. Die Befestigung erfolgt über eine von mir gedruckte Prismenklemme, sodass der Hub fest, stabil und positionsgenau sitzt. Über diesen zentralen Punkt führe ich die Kamera, den Fokusmotor sowie die Montierung zusammen. Ab diesem Punkt verlässt dann nur noch ein einziges USB-Kabel das Teleskop in Richtung Notebook oder PC.

Diese Art der zentralen Zusammenführung vereinfacht das Kabelmanagement spürbar, da weniger einzelne Leitungen über größere Distanzen geführt werden müssen. Gleichzeitig bleibt das Setup übersichtlich und gut kontrollierbar, insbesondere bei Systemen mit mehreren elektronischen Komponenten, bei denen sonst schnell eine Vielzahl paralleler Kabel entsteht.

Aus meiner Erfahrung heraus ist gutes Kabelmanagement kein einmaliger Schritt, sondern ein fortlaufender Prozess. Jedes neue Zubehörteil und jede Änderung am Setup erfordert eine erneute Betrachtung der Kabelführung. Dabei hilft es, Kabel nicht nur elektrisch, sondern immer auch mechanisch zu denken. Entscheidend ist, wie sich das System in allen Positionen verhält und ob Leitungen irgendwo Spannung aufbauen oder Bewegungen beeinflussen. Wer hier konsequent bleibt und Ordnung bewusst einplant, wird mit einem zuverlässigeren, entspannteren und letztlich auch leistungsfähigeren Astrofotografie-Setup belohnt.

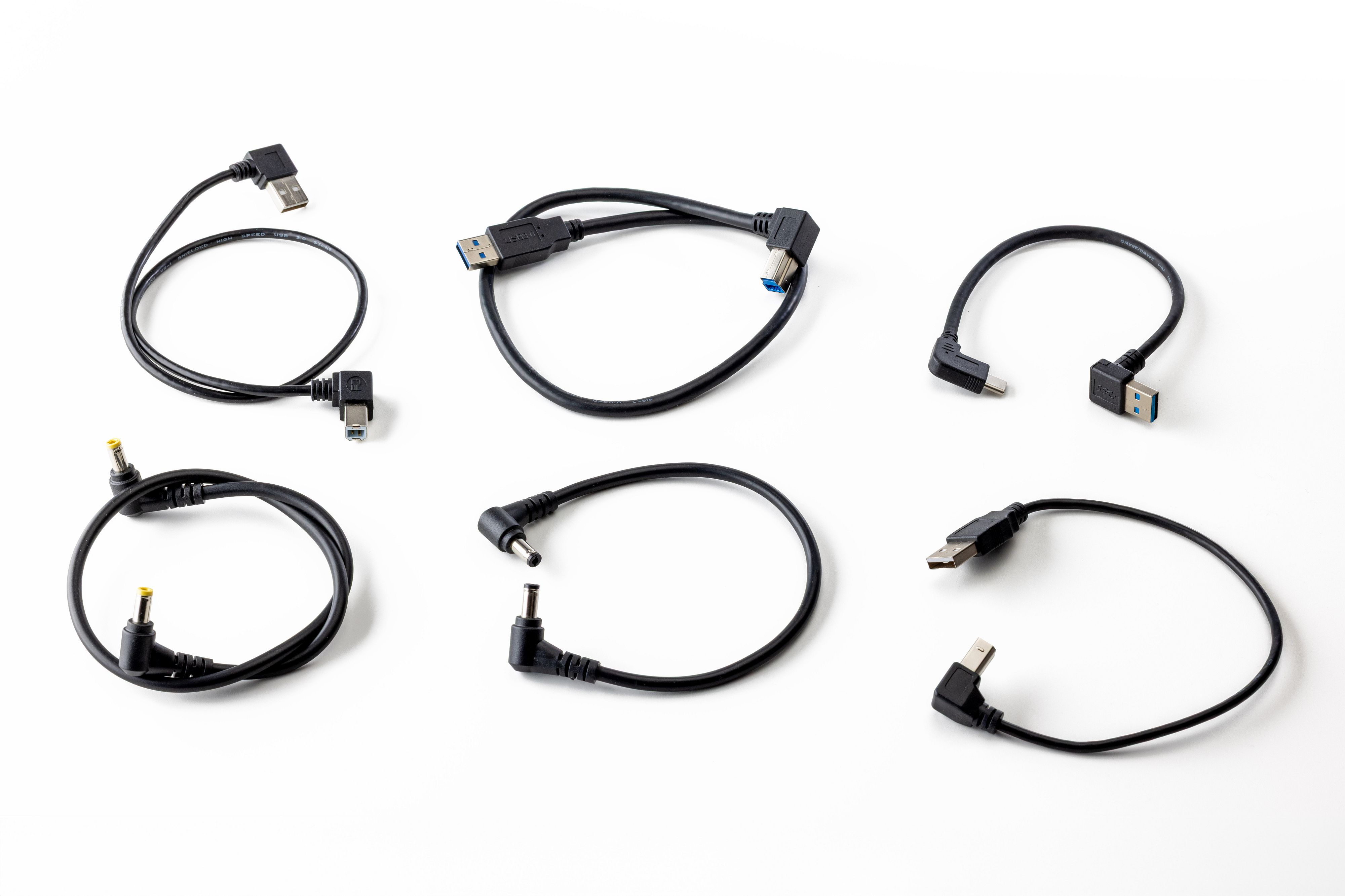

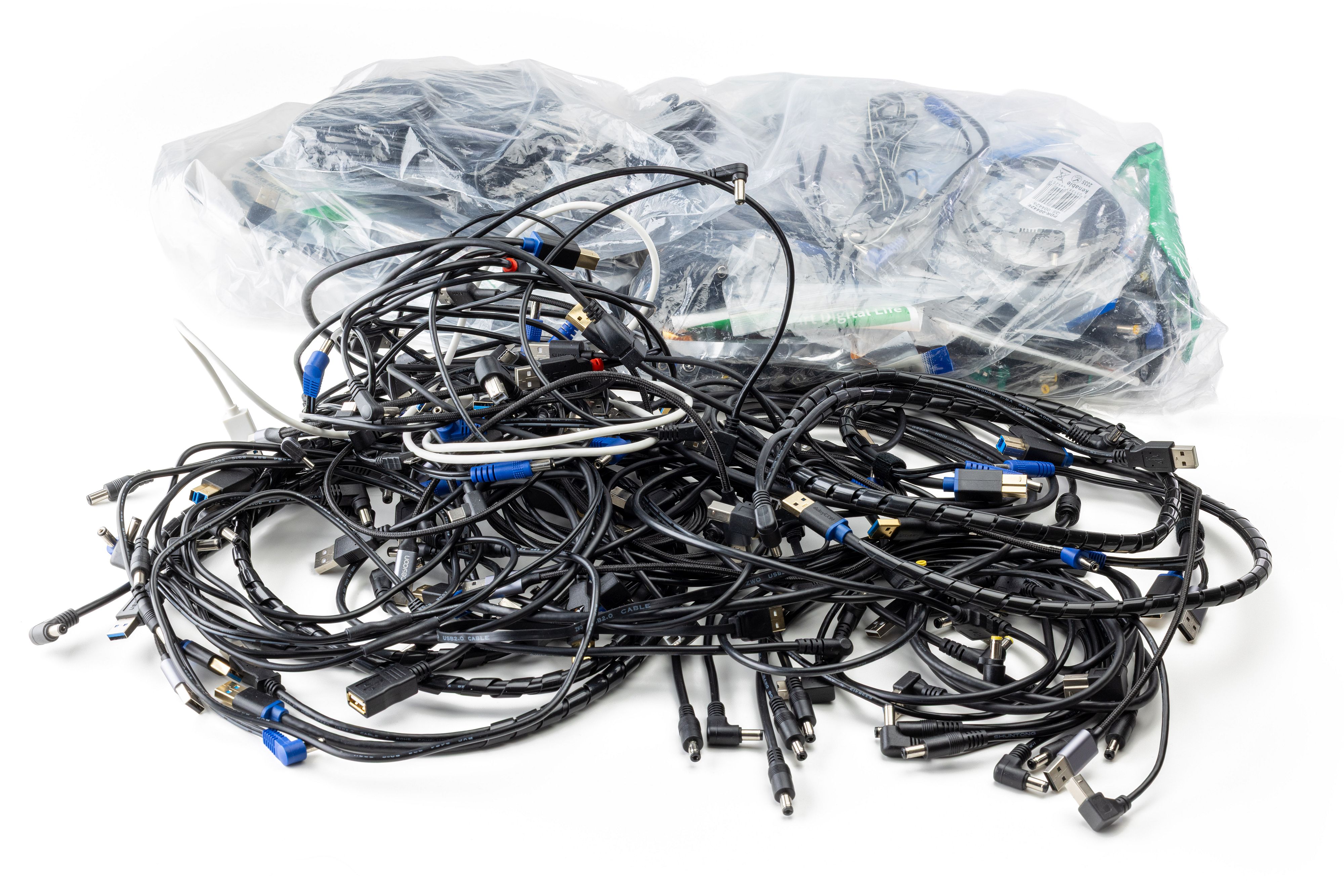

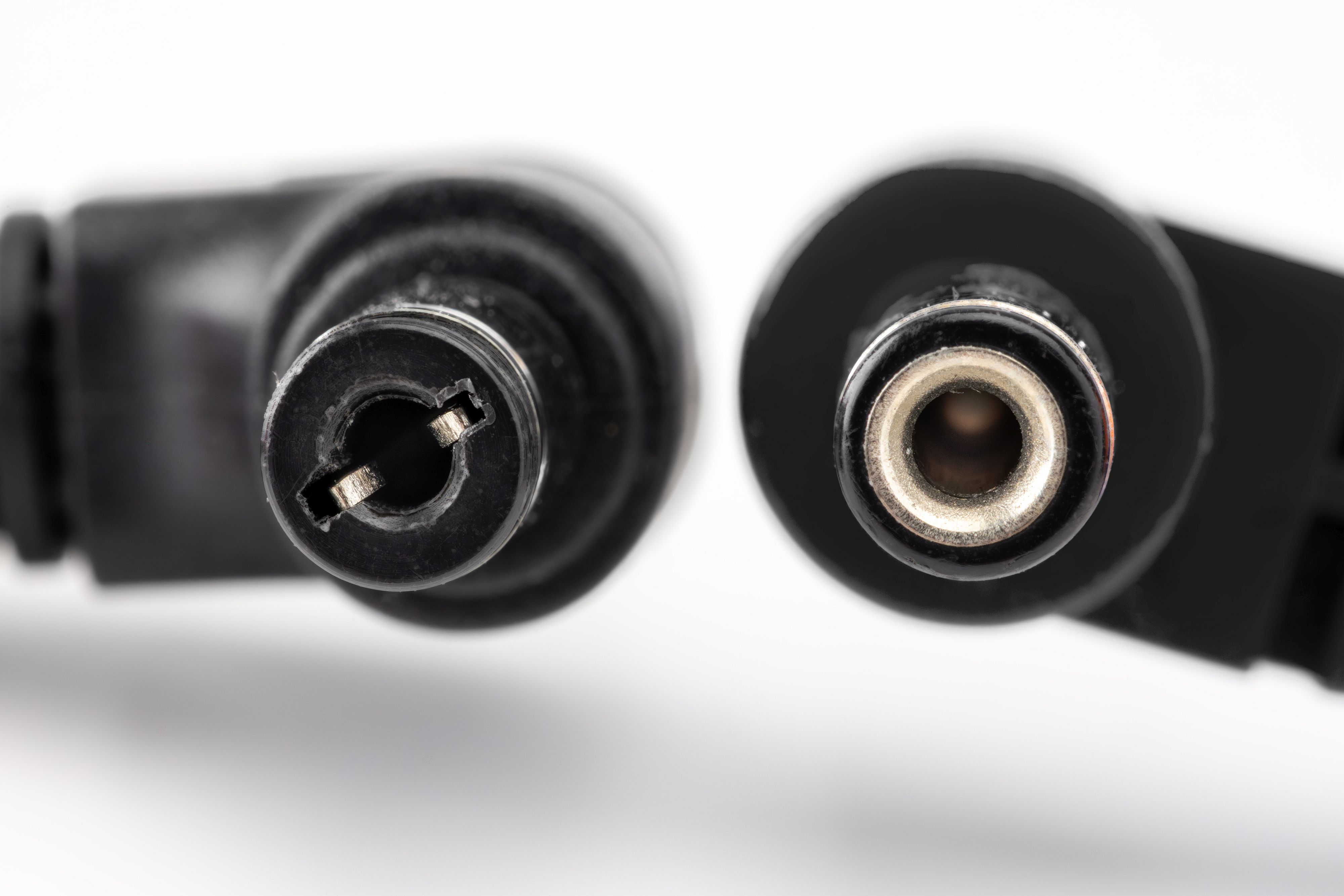

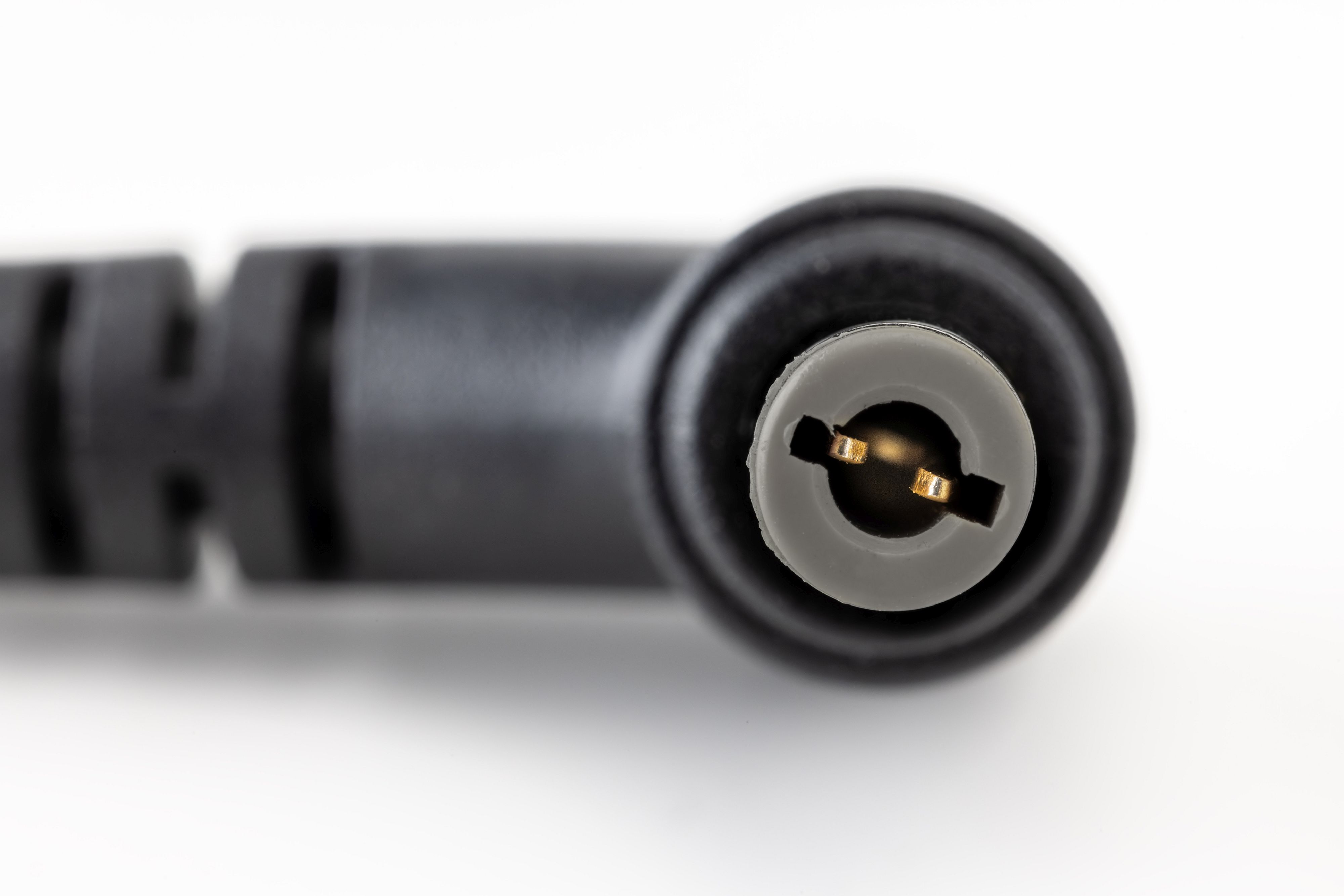

All das erfordert allerdings auch eine gewisse Geduld bei der Suche nach passenden Kabeln, die mitunter überraschend viel Zeit in Anspruch nehmen kann. Besonders dann, wenn sehr kurze USB-Kabel mit einem bestimmten Winkelstecker oder einer speziellen Steckerorientierung gesucht werden, ist der Markt deutlich dünner. In solchen Fällen bleibt oft nur der Blick zu größeren internationalen Händlern, häufig aus dem fernen Osten, die eine sehr große Auswahl an spezialisierten Kabelvarianten anbieten. Über die Zeit hat sich bei mir dadurch eine durchaus beachtliche Sammlung an unterschiedlichsten USB- und DC-Stromkabeln angesammelt, was man mit einem Augenzwinkern fast schon als eigenes Sammlerhobby bezeichnen könnte.
